一、 概述
1．1 主要用途
保定市科威電力科技有限公司KWJY－30系列集成電路電壓繼電器（以下簡稱繼電器）用于發電機、變壓器和輸電線的繼電保護中，作為過電壓保護、低電壓或PT斷線閉鎖的啟動元件，以及零序電壓報警或計量PT失壓報警等。
1．2 產品特點
1）本繼電器為微機型繼電器，需提供輔助電源。
2）精度高、功耗小、動作快、返回系數高、無抖動。
3）導軌式安裝，接線簡單。
4）采用數字按鍵設定定值，整定直觀方便，范圍寬。
5) 具有掉電報警功能。
6）三路輸入，且動作電壓可整定。
7) 通過機殼內不同跳線位置可分別實現欠壓報警、過壓報警及PT斷線報警功能。
1．3 型號說明：
二、 性能參數
2.1 繼電器通用參數
1）使用環境條件：-10℃ ～ +50℃、相對濕度不超過90％，海拔高度不大于2000米。
2）電源：AC/DC85V～265V 范圍0.85～1.15倍（可根據用戶要求定制）。
3）輸入電壓范圍： 交流0～110V
4) 電壓整定范圍：5～99V
5) 觸點形式：A 掉電報警： 1D(常閉)
? ? ? ? ? ? ? ? ?B 動作報警： 1H1D(1常開，1常閉)
6) 觸點容量：繼電器接通斷開AC250V 3A，DC30V 3A。
7）電壽命：在觸點最大斷開電流下，電壽命不小于105次。
2.2 欠壓、過壓繼電器整定及動作參數：
1）整定誤差：≤2%
2) 動作時間：≤80±20ms。
3）回差：≤2V。
2.3 PT斷線報警判據及動作參數：
1) 最大線電壓與最小線電壓差大于18V，且零序電壓大于18V；
2) 負序電壓大于18V，且最小線電壓大于18V。
滿足上述任一條件，80ms后報PT斷線，輸出報警；不滿足以上條件，且線電壓均大于80V，0.5S后PT斷線報警返回。

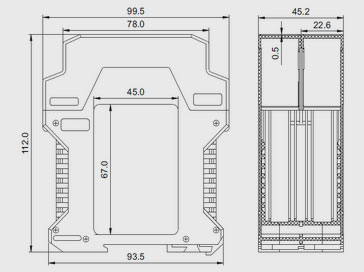

三、 端子圖
四、訂貨須知
? 請告知裝置電源電壓。
? 請告知產品型號、名稱、規格。
? 請告知訂貨數量。
五、裝置典型接線圖

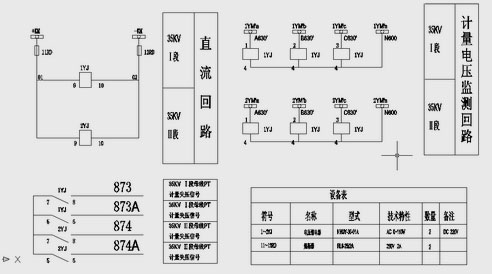

KWJY－30系列繼電器典型接線圖
