產品概述
KWCK-4開關柜智能操控接點測溫裝置集中指示一次回路模擬狀態、手車位置、隔離刀位置、接地刀位置、開關狀態、操作機構儲能狀態；帶有負荷側高壓帶電指示（可擴展母線側帶電顯示或驗電核相功能）、帶電閉鎖控制器、自動加熱除濕、實時數字顯示溫濕度值及加熱器故障監測、超高溫報警并強制停止加熱、智能語音防誤提示、紅外人體感應、柜內電氣接點在線或無線測溫、RS485通信接口、4～20MA變送口等多種功能，簡化了開關柜面板設計，美化了布局，是完善了開關狀態指示功能和安全性能的新型電氣裝置。目前該系列產品已廣泛地應用于電力、化工、鐵路、礦山、冶金、水泥等諸多行業。
技術特點
1、主要器件均為工業級器件；
2、系統采用MICROCHIP的高檔PIC單片機；
3、高壓電氣接點處的溫度通過2.4G無線的方式傳遞，具有隔離徹底、安全可靠、抗干擾能力強等特點。
4、開關量輸入和通訊接口均采用光偶+電源隔離，輸出采用12V繼電器隔離；
5、軟件上采用了冗余、容錯、數字濾波等技術，從而保證了產品的高可靠性，能在強干擾和惡劣環境下長期穩定工作。
技術參數
3.1 使用環境
環境溫度：-20℃ ~+65℃（正常工作），
-30℃ ~+70℃（極限）；
-10℃ ~+55℃（存儲）
環境濕度：≤95%
大氣壓力：80~110KPa
海拔高度：≤2500米
3.2 工作電源
電 源：AC/ DC 220V、DC110V；40~70Hz
功 耗：≤10W
電源跌落：200ms
隔離耐壓：3KV
3.3 絕緣性能
抗電強度：外殼與端子之間大于AC2000V
絕緣性能：外殼與端子之間大于100ΜΩ
抗 干 擾：符合GB/T17626.8-1998標準
抗 震 性：10~55~10Hz 2g 1min
3.4 環境溫度、濕度測量
溫度測量范圍：0℃～+70℃
濕度測量范圍：0~99.9%RH。
控制精度：溫度±1℃ 濕度±5%RH
觸點功率：AC220V/5A(每路)
3.5 電氣接點在線測溫
溫度測量范圍：0℃∽250℃
測溫精度:±2℃
3.6 通訊方式
通訊接口：RS485；
通訊協議：Modbus；
通訊波特率：1200、2400、4800、9600
3.7 變送輸出:一路4∽20mA變送口
3.8 數據格式
8個數據位 1個停止位 無校驗

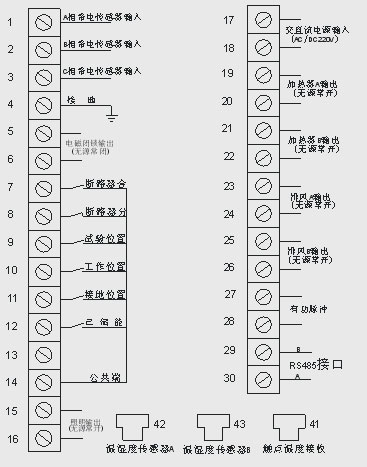

四、背部端子圖及開孔尺寸
警示！
1、背面端子的7--14腳均為無源觸點輸入。
2、進行工頻耐壓試驗時,當達到額定電壓時,請將1-4號端子拔出后短接。
五、訂貨須知
1、提供一次方案圖
2、產品名稱、型號及數量（參照命名方式及意義），特殊功能請注明。
3、裝置輸入電源：AC/DC220V或DC110V
4、溫濕度傳感器接線長度
5、電氣接點測溫部位
