一、概述
我國 6～35kV 供電系統屬小電流接地系統。為了監視母線電壓，通常裝設三臺單相 PT，并將其一次繞組接成星形，中性點直接接地。當系統發生單相接地時，PT 繞組電壓發生了變化，從而使電壓互感器的激磁阻抗急劇下降，且與系統的對地電容形成了并聯電路，當感抗 XL與容抗 Xc 處于匹配區時，便產生了諧振。電力系統中發生鐵磁諧振，產生諧振過電壓，將嚴重危害電氣設備絕緣及系統安全運行。
本裝置采用在 PT 開口三角形輸出端并接一雙向可控硅，同時采用微處理器及其數據采集系統對取自開口三角的電壓信號進行分析，經過計算后向可控硅發出指令。當系統發生鐵磁諧振時，PT 開口三角處出現伴有不同頻率成分的零序電壓，裝置根據不同頻率，不同電壓值自動識別并區分鐵磁諧振與接地以及是分頻諧振還是高頻諧振，若為接地，則由信號繼電器發出接地信號。僅當電網中發生鐵磁諧振時，可控硅才會導通，三角繞組被短接，鐵磁諧振在強烈的阻尼作用下迅速消失，當諧振消失后，可控硅恢復到阻斷狀態。
二、技術性能及特點
可選配以太網通訊口。
采用大屏幕液晶顯示。
可消除分頻，基頻，高頻鐵磁諧振。
最大各 25次的事件追憶功能，且掉電不丟失。
諧振監測范圍：系統頻率在 10～600HZ ,本裝置能正確判別是諧振還是單相接地。
485通訊接口，隨機帶多種通訊規約，波特率及相應參數可軟件設定。
具有接地報警功能。
具有PT二次回路保護功能，不會長時間短路PT開口三角。
裝置工作電源交、直流兩用。
完善的自檢、自調試功能。
三、裝置的技術指標
電壓等級：1～2個；母線段數：1～2段；
繼電器接點容量：DC30V/2A；AC125V/0.6A；
通訊接口：RS485、Ethernet；
工作電源：AC220V±l0％，50Hz；或DC220V±l0％（可定制 DC110V 工作電源）
裝置功耗：小于 5W；
裝置使用條件：
環境溫度：-10℃～+55℃ 濕 度：≤90％ 大氣壓力：80～110Kpa；
四、工作原理簡介
瞬間過電壓造成PT飽和，感抗降低，過電壓消失后，PT飽和度下降，感抗升高，當系統感抗和容抗匹配就會產生自激電磁共振現象，即PT非線性鐵磁諧振。裝置通過瞬間短接PT開口三角，使PT感抗升高，破壞諧振條件，從而達到消除諧振的目的。
當檢測到PT開口三角電壓頻率為工頻、分頻或倍頻且幅值大于相應頻段的諧振電壓閾值時，裝置進行消諧動作；若動作后諧振過電壓仍然存在，為保護系統PT不致因裝置的連續動作影響運行，裝置不再進行消諧動作，轉而顯示并發出報警信號并報警。

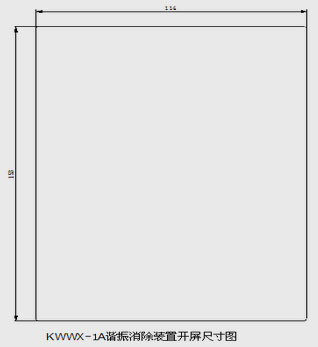

五、裝置開屏尺寸圖（單位：mm）
六、訂貨須知
1. 請告知產品型號、名稱、裝置電源電壓、所需監測的母線段數。
2. 請告知是否需要通訊功能及選擇何種通訊接口及通訊協議。
3. 請告知訂貨數量
