一、概述
在電力系統中，電流互感器（CT）廣泛應用于一次測量與控制。正常工作時，CT二次側處于近似短路狀態，輸出電壓很低。如果在運行中二次繞組開路或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），就會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使CT過激而燒損，甚至危及工作人員的生命安全。使用本系列產品能夠有效防止因CT二次開路引起的事故。
本系列產品主要用于各種CT二次側的異常過電壓保護。保護器接于二次繞組兩端，正常運行時漏電流極小，成高阻狀態；當發生異常過電壓時，保護器迅速動作而短路，面板上顯示故障部位，并有無源信號輸出；當故障排除，電路恢復原狀后，又重新投入正常工作。產品主要應用在CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等。
二、技術性能及特點
正常工作時，流入保護器的電流不超過0.1mA，不影響CT正常工作。
當A（或B、C）、N兩端電壓超過150V時裝置短接N與A（或B、C）。
繼電器接點具有保持功能，按壓“復位”按扭，才能解除保護。
若是在停電狀態下解除了故障，掉電后裝置自動復位。
報警輸出端可連接至各種聲光報警設備或綜合保護裝置。保護動作時，常開閉合，常閉打開。

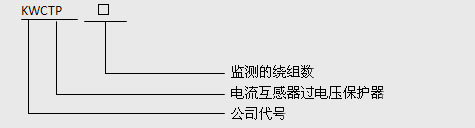

三、型號說明
科威電力
四產品技術指標
輔助電源：AC 220V/110V±10％，50Hz；DC 220V/110V，紋波系數不大于5％。
正常漏電流:＜1mA。
導通電壓Uc: 150V±10％。
導通時間Ts:50ms≤Ts≤250ms。
遙信繼電器接點容量：AC220V/5A，DC24V/2A。
保護繼電器接點容量：AC220V/15A。
使用的CT規格：二次側峰值大于150V。
保護電流：≥5A。
復位方式：按壓“復位”按扭進行“復位”。
外形尺寸: KWCTP-（3、4、6）：75mm×110mm×127mm（H×W×D）。
安裝方式：導軌式安裝。
環境溫度：-20℃～70℃。
空氣相對濕度：≤95％。
五、訂貨須知
請告知裝置電源電壓。
請告知需監測的繞組數。
請告知產品型號、名稱、規格。
請告知訂貨數量。
